铸铁方箱-铸铁方筒

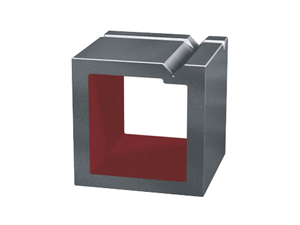

铸铁方箱

铸铁方箱也叫做铸铁方筒,主要是零件的检查和划线时支撑工件。一般的铸铁方箱为正方体或者长方体。铸铁方箱的各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。
产地:河北省>泊头市
供应商:河铸
技术咨询热线:18831760507
铸铁方箱也被称为铸铁方筒,是我公司的产品之一,主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。

铸铁方箱的相关技术要求:
制作要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
精度要求:我公司生产的铸铁方箱对于刮制方筒除检定平面度外,还要用涂色法检定接触斑点。在边长为二十五毫米任意正方形内斑点数为:_、二级不少于二十五点;三级不少于二十点。
铸铁方箱检定方法:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值,为该受检面平面的平面度。
性能参数表:

规格(mm)

工作面的平面度

工作面的垂直度.平行度及V型槽对底部和侧面的平行度

精度等级(μm)

1级

2级

3级

1级

2级

3级

100×100×100

3.5

7

15

7

15

30

150×150×150

4

9

17

8

18

35

200×200×200

4.5

10

20

9

20

40

250×250×250

5

11

22

10

22

45

300×300×300



12

25



25

50

400×400×400



15

30



30

60

500×500×500



35



70

600×600×600



40



80
