划线方箱-划线方筒

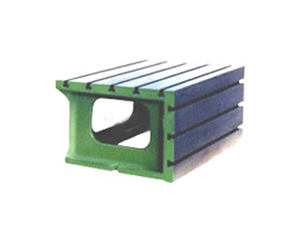

划线方箱

划线方箱也叫做划线方筒,是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。(也可加工T型槽。可按用户需要求加工定做)方箱。
产地:河北省>泊头市
供应商:河铸
技术咨询热线:0317-8343771
划线方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。(也可加工T型槽。可按用户需要求加工定做)方箱。用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。
按JB/T3411.56-99标准制造,材料HT200,用于零部件平行度、垂直度的检验和划线,划线方箱用于检验或划精密工件的任意角度线。
检定的环境条件:常温、常湿。2、方箱各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。
检定方法:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值,为该受检面平面的平面度。
检验平板参数表:
规格mm工作面的平面度工作面的垂直度、平行度及
V型槽对底面和侧面的平行度
精度等级um
123123
1003.571571530
150491781835
2004.5102092040
25051122102245
3005.51225112550
35061327122755
4006.51530133060
50081735153570
