T型槽方箱-T型槽方筒

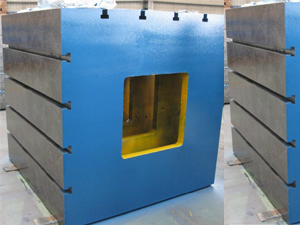

T型槽方箱

T型槽方箱也可叫做T型槽方筒,主要用于零件的垂直度和平行度的检测。T形槽方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱主要用于零部件的平行度、垂直度等的检验和划线。检定的环境条件:常温、常湿。
产地:河北省>泊头市
供应商:河铸
技术咨询热线:18831760507
T型槽方箱用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。T型槽方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,也可用于把工件平行垫高,当高度游标尺不够高时,也可在高度游标尺下垫上几块方箱,这样可划出比高度游标尺的刻度高几百毫米的线来。T形槽方箱的精度:一般精度可以分为0级、1级、2级、3级。方箱的精度标准在《中华人民共和国机械行业标准》JB/T7974—2000里可以查到。选用精度标准时一般根据使用情况酌情而定。3级精度以上的方箱用做检验、划线、装配等使用,3级精度以下的方箱一般用做铆焊等使用。
T型槽方箱由灰口铸铁HT200按JB/T3411.56-99标准制造,一般是100mm到500mm见方的6个工作面的空腔正方体,其中一个工作面上有T型槽。铸铁方箱的尺寸精度在0.01mm之内,相对平面互相平行,相邻平面互相垂直,允许误差均在0.01mm之内。
T型槽方箱的作为工业生产车间里钳工做立体划线的工具;也可以检测机械零件的平行度和垂直度;也可做工作台使用。上面带有支架,用于检验或划精密工件的任意角度线。适用于测量和刻标记的固定器。
T型槽方箱主要规格:150mm×150mm×150mm、200mm×200mm×200mm、250mm×250mm×250mm、300mm×300mm×300mm、400mm×400mm×400mm、500mm×500mm×500mm、1000mm×1000mm×1000mm,除以上规格都可订做,精度都由客户来要求。
性能参数表:
方箱规格(mm)
方箱工作面的平面度
方箱工作面的垂直度、平行度及V型槽对底面和侧面的平行度
精度等级(um)
0级
1级
2级
0级
1级
2级
100×100×100
3.5
7
15
7
15
30
150×150×150
4
9
17
8
18
35
200×200×200
4.5
10
20
9
20
40
250×250×250
5
11
22
10
22
45
300×300×300

12
25

25
50
400×400×400

15
30

30
60
500×500×500


35


70
