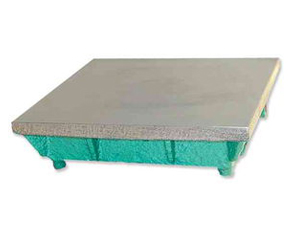

压砂平板详细内容介绍INFORMATION
压砂平台做为修理量块的计量器具,它的好坏将直接影响着量块的修理质量。压砂平台常用的集几种材质:高磷、合金、球墨。平板的硬度在HB (130~250)之间.采用硬度较低的平板压砂,嵌粗砂容易,适合于粗研,修出的量块表面粗糙度比较低,表面发白.采用硬度较高的平板,嵌粗砂困难,容易嵌入细砂,耐磨性不理想,修出量块的表面粗糙度高,色泽青亮.
量块修理需要有一块甚至几块压砂效果好的压砂平台。所谓压砂效果指的是:
一、嵌砂性好,平板容易嵌砂,嵌入的砂子牢固、耐用。
二、压砂过程简单易操作。
三、切削锋利耐磨。
四、修理量块容易达到所需的表面粗糙度。量块修理需要在几秒钟或者几十秒钟内完成平面度、表面粗糙度、中心长度的变动量等几个技术指标。修理量块所用压砂平板的好坏直接影响着量块的修理质量和效率,因此压砂平板的压砂显得尤为重要。
压沙平台是检验各种精密另件的面性(用光隙法),修理各种量块、工卡量具、光学另件及量精度和另件的工具的平直度。
测压砂平台/压砂平板检定平面度的方法和步骤 :
一、根据被测平板的形状、尺寸选择布点形式,并确定各个截面的分段数及桥板跨距。
二、将固有水平仪或反射镜的桥板放在被测截面上,沿测量方向等跨距、首尾衔接地移动桥板,记取各位置读数。
三、使用水平仪测量时,被测面调到大致处于水平位置;使用自准直仪测量时,被测线调到大致与仪器光轴平行。
四、按分段检定结果进行数据处理,求出平面度值。
压砂平台按JB / T7974—99 标准制造,工作面采有用研磨工艺,用于制件的研磨,量具的修理,用本产品研磨后的制件表面粗糙度Ra≤0.08μm。
压砂平台规格:100*100 200*100 200*200 300*200 300*300 400*300 400*400 450*400 500*300 500*400 600*400 600*450 600*500 600*300
压砂平台有14种不同的规格分为不同的0级,1级,2级。
