铸铁平板-铸铁平台

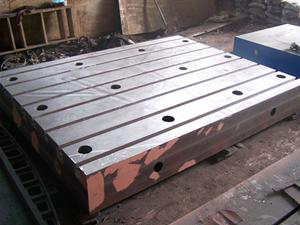

铸铁平板

铸铁平板亦称为铸铁平台,该产品适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是_的基本工具。
产地:河北省>泊头市
供应商:河铸
技术咨询热线:18831760507
铸铁平板专门应用于大型设备的基础平板(平台),具有设计合理,结构稳定,精密度高,耐磨损等特点,可实现3000mm-6000mm的平板拼接,产品是通过刮制或研磨制成。
材质:高强度铸铁HT200-300。
工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
规格:100*100-3000*6000(特殊规格根据需方图纸制作)。
精度:按国标计量检定规程执行,分别为00、0、1、2、3五个等级。
精度参数:
3级平板未规定接触斑点要求。1级铸铁平板要求接触斑点数在任意25×25mm平面内不少于20点。
2级焊接平板要求接触斑点数在任意25×25mm平面内不少于12 点。
铸铁平板(铸铁平台)的质量检测:
1、铸铁平板(铸铁平台)工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、铸铁平板(铸铁平台)工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。
3、在铸铁平板(铸铁平台)的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。
5、铸铁平板(铸铁平台)工作面应采用刮削工艺,对于“3”级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
6、铸铁平板铸铁平台)应经过稳定性处理和去磁。
