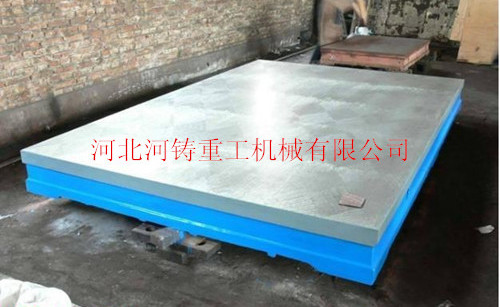

修模平板是铸铁平板的一种,修模平板的主要用途是汽车模具行业、塑胶模具行业等所有模具行业修理模具的基础工作平台,是修理模具的基本工具,修模平台采用手工刮研工艺制成,精度特别高,适用于精密模具的维修。修模平板又称为修模平台、模具修理平台、铸铁修模平台、模具检验平台、模具测量平台、修模台、修模桌、修模工作台、修模工作桌、修模作业台、修模操作台。
修模平板精度为0-3级。修模平板在使用磨损后,可以重新修刮恢复其精度。修模平板可用涂色法检验零件平面度,具有准确、直观、方便的优点。对不方便采用涂色对研检验的平板,应检验其工作面的平面波动量。在经过刮研的修模平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,_了测量准确度。
修模平板的材质一般为高强度铸铁HT250,工作面硬度为HB170-240。修模平板的铸铁质量和热处理质量对修模平板使用性能产生较大影响:或因残存较大内应力使工作面变形;或因不耐磨损使精度不能保持;或因刮削困难得不到数值小的粗糙度。因此使用修模平板须注意铸铁材料的选择。
修模平板制作技术要求:修模平板工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。修模平板的各铸造表面应清型砂,表面平整、涂漆牢固,各税边应倒角。
修模平板的规格为: 200*300—4000*10000,常规国标修模平板均常年备有现货,收到预付款3个工作日内,可准时发货。异型规格修模平板产品可定做,大于此规格可拼接处理使用。
修模平板规格(长X宽)mm | 修模平板精度等级 | 修模平板高度mm | ||||
0级 | 1级 | 2级 | 3级 | |||
修模平板平面度公差(μm) | ||||||
500×500 | 6.8 | 14 | 28 | 68 | 95 | |
400×600 | 7 | 14 | 27.5 | 70 | 95 | |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 | |
500×800 | 8 | 15.5 | 31 | 78 | 140 | |
600×800 | 8 | 16 | 32 | 80 | 160 | |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 | |
1000×750 | 9 | 18 | 36 | 90 | 180 | |
1000×1000 | 10 | 20 | 40 | 97 | 180 | |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 | |
1000×1500 | 11 | 22 | 45 | 112 | 190 | |
1000×2000 |
| 26 | 52 | 130 | 200 | |
1500×2000 |
| 28 | 56 | 140 | 230 | |
1500×3000 |
| 35 | 70 | 174 | 260 | |
2000×3000 |
| 37 | 74 | 184 | 260 | |
2000×4000 |
| 44 | 88 | 219 | 280 | |
2500×6000 |
| 60 | 120 | 300 | 300 | |
3000×6000 |
| 62 | 124 | 308 | 350 |
