河铸一体钢锭模-一体钢锭模

pad站|手机站| 网站地图
河铸重工
全国服务热线
0317-8067711
热门点击: 机床铸件|钢锭模|大型铸铁平台|浇铸平板|球墨铸件|焦化设备|地轨|烧结机台车|

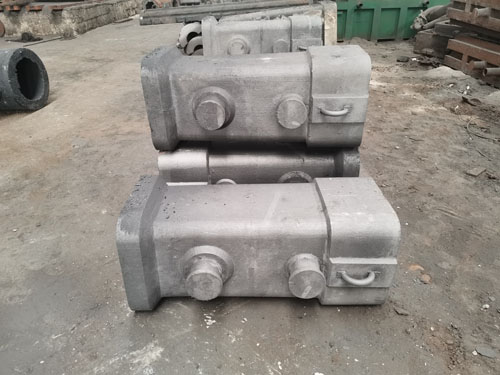

一体钢锭模

一体钢锭模

一体钢锭模的材料是影响其寿命的内在因素。钢锭模工作条件苛刻,工作时受到温差应力、相变应力、残余应力和机械应力等的共同作用,微裂纹扩展,形成龟裂,进一步发展为掉肉、纵裂和横裂,致使钢锭模失效报废。
产地:河北省>泊头市
供应商:河铸
技术咨询热线:18831760507
一体钢锭模使用寿命的主要因素有钢锭模的材料、冶铸条件及工作面的质量等,下面分别讨论这些因素的影响。
一、钢锭模材料的影响钢锭模的材料是影响其寿命的内在因素。钢锭模工作条件苛刻,工作时受到温差应力、相变应力、残余应力和机械应力等的共同作用,内表面易产生微小网状裂纹,随着使用次数的增加,微裂纹扩展,形成龟裂,进一步发展为掉肉、纵裂和横裂,致使钢锭模失效报废。
铸铁中的石墨球化或蠕化后,钢锭模的使用寿命大幅度提高、模耗大大降低。这是由于蠕虫状或球状石墨能减少渗入,降低内氧化,提高铸铁的防氧化性和高温强度。
蠕墨铸铁的强度接近球墨铸铁、而导热性接近灰铸铁,具有良好的热疲劳性能,包括抗龟裂、耐开裂和抗变形能力,特别适合钢锭模的工况条件。球墨铸铁具有高强度,但导热性比蠕墨铸铁低,所以其寿命相对较低、模耗也稍高,通常用在10t以下的钢锭模(方锭模),以控制可能产生的变形。
除铸铁钢锭模外,前苏联试用钢质钢锭模,有Cr钢、Mn钢和GCr30钢,使用寿命较灰铸铁提高近一倍。钢质钢锭模试用过程中没有铸铁钢锭模中常出现的裂纹与烧坏现象,其报废主要是翘曲所致,但其铸造性能差,易产生缩孔缩松缺陷,且生产成本高,因此在国内很少研究。


公司简介|企业文化|企业资质|公司场景|售后服务|经理致辞|联系方式| 网站地图
公司名称:泊头市河铸重工机械有限公司 电话:18831760507 手机:18831760507
网址:http://www.btshzzg.com
冀ICP备12013304号-1

冀公网安备13098102000568号


河铸重工 2011(C)版权所有 并对网站所有内容保留解释权 网站建设:中科四方
微信二维码
