河铸保温帽|钢锭模|球墨铸件-河铸保温帽缔造_！

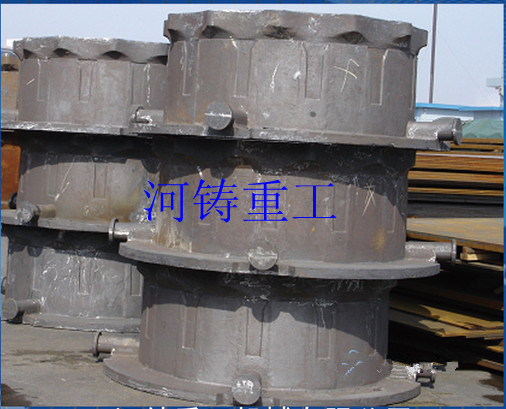

      保温帽是一种铸锭设备。它是由铸铁外壳和耐火材料内衬所组成.它的作用是使帽口部分的钢水能够较长时间的保持液态，以便对钢锭锭身的钢水在凝固过程的体积收缩作不断补充，使后面缩孔位于帽口线以上，_锭身组织致密不出现缩孔和疏松，达到减少钢锭缺陷和开坯切头损失的目的.
      保温帽具备了合理的结构参数：帽容比、断面形状、肩宽、锥度和转角半径等。才能_保温帽的有效保温补缩效果。
   （1）帽容比。保温帽内腔容积与钢锭总容积之比。保温帽容积要_容纳足够的未凝钢水来补充钢锭本体的凝固收缩。保温帽内衬的绝热保温性质愈好，帽容比可以愈小。一般来说，黏土砖衬保温帽的帽容比为16%～20%，用煤渣砖衬时为12%～16%；用绝热板衬时为10%～14%。小钢锭及质量要求高或收缩率大的钢种取上限，反之取下限。
   （2）断面形状及肩宽。保温帽内腔形状通常为正截锥形。钢锭模上口内边长与保温帽下口内边长之差称保温帽肩宽。一般肩宽为20～50mm，大钢锭取上限。
   （3）锥度。为减少钢水表面的热损失，降低金属消耗和便于脱帽，保温帽锥度一般取10%～15%。
   （4）转角半径。加大保温帽的转角半径，有利于减少热损失，增加补缩效果。保温帽的转角上部较大，下部较小，逐渐过渡到钢锭模内口的形状。
      河铸专铸黏土砖衬保温帽，它可以多次使用，安放时要平稳对中，每次用后表面要涂耐火泥并加热烘烤、干燥。而绝热板衬只能一次性使用，通常在铸车列型之后钉挂或镶砌绝热板。绝热板应干燥，外形应规则完整.
